Metodologia RupiX
Remote Underground Pipeline Inspection – 10 Steps
Metodologia integrada de avaliação de integridade para tubulações enterradas, desenvolvida para identificar, priorizar e mitigar riscos estruturais em dutos de aço carbono, especialmente não pigáveis.
A metodologia combina diferentes tecnologias de inspeção remota, análise de dados e avaliação de integridade estrutural, permitindo uma visão multidisciplinar do estado da tubulação.
Por meio da correlação de variáveis ambientais, eletroquímicas, elétricas e mecânicas, a metodologia possibilita identificar regiões com maior probabilidade de falha antes que ocorram vazamentos ou rupturas.
As 10 Etapas da Metodologia RupiX

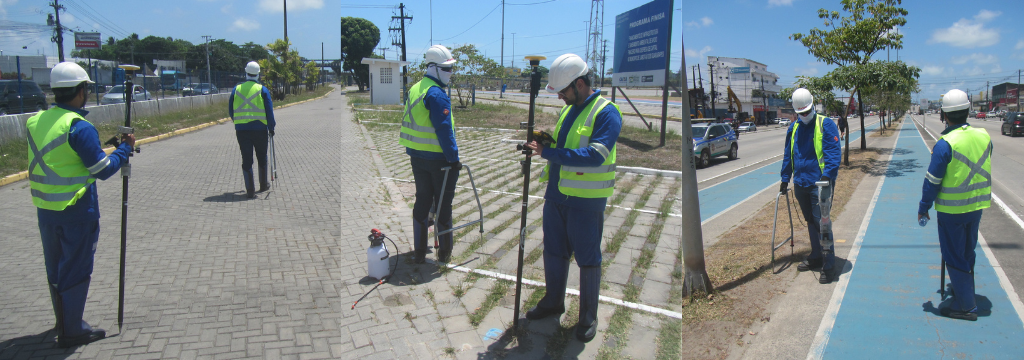

1️⃣ Localização e georreferenciamento
2️⃣ Medição da profundidade

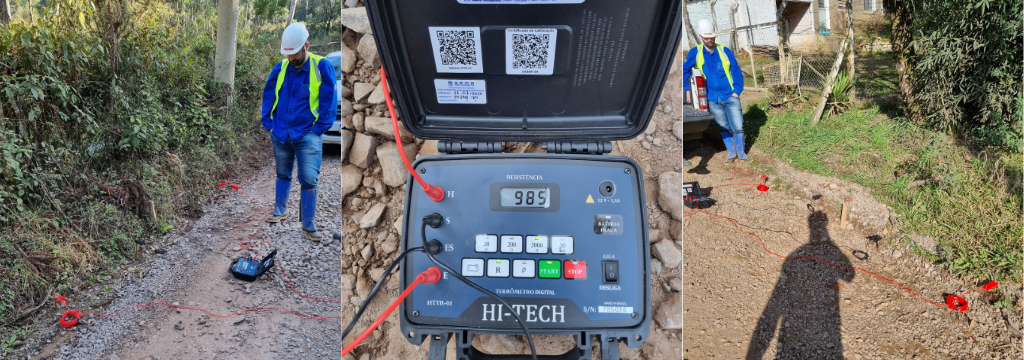

3️⃣ Medição da resistividade do solo

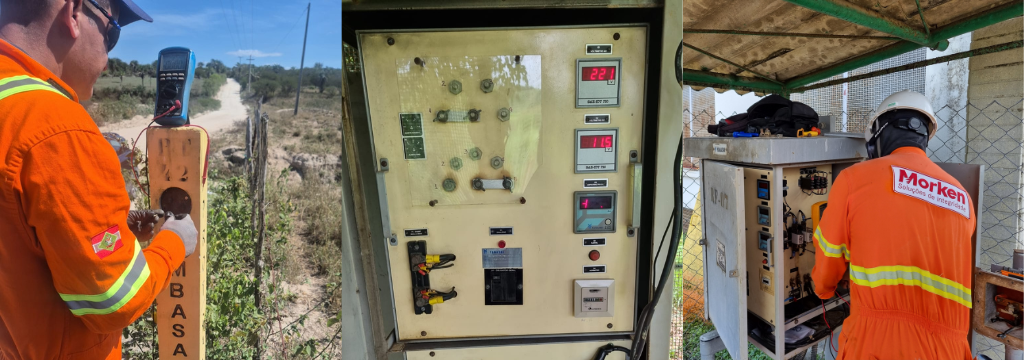

4️⃣ Inspeção do sistema de proteção catódica
5️⃣ Inspeção das falhas de revestimento

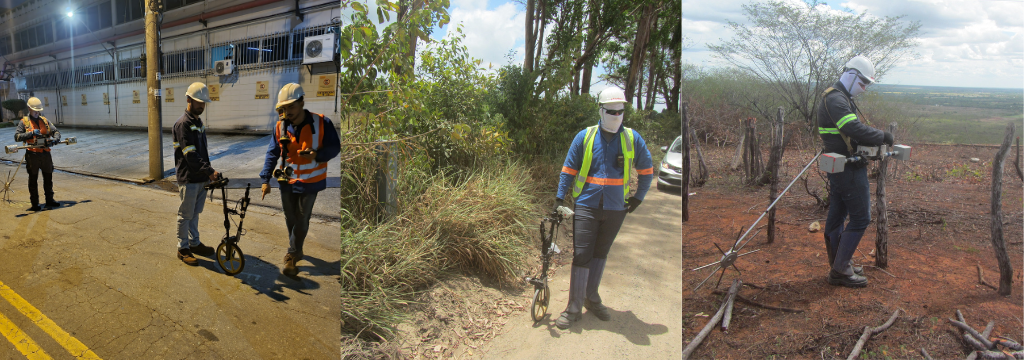

6️⃣ Inspeção magnética do metal (LSM)
7️⃣ Correlação de dados
8️⃣ Inspeção direta em valas
9️⃣ Estudo de integridade estrutural
🔟 Manutenção corretiva ou preventiva
Diferenciais da Metodologia RupiX
Abordagem Multidisciplinar
A metodologia considera a tubulação como um sistema integrado, avaliando fatores ambientais, eletroquímicos, elétricos e mecânicos de forma simultânea.
Alternativa Avançada ao ECDA
A RupiX amplia o conceito tradicional do ECDA ao incorporar novas tecnologias e um modelo quantitativo de correlação de dados.
Integração do Método LSM
O método Large Stand-off Magnetometry (LSM) permite identificar regiões de concentração de tensão no metal associadas a defeitos estruturais.
Avaliação de Múltiplos Modos de Falha
A metodologia permite avaliar simultaneamente:
- corrosão externa
- corrosão interna
- defeitos geométricos
- concentração de tensões
- corrosão sob tensão (SCC)
Estrutura da Metodologia
A metodologia RupiX é organizada em três níveis de avaliação, que permitem evoluir de uma triagem inicial até a intervenção direta na tubulação.
Nível 1 — Avaliação Qualitativa
Primeira etapa de triagem das informações obtidas em campo.
- Classificação de anomalias magnéticas
- Dimensionamento de falhas de revestimento
- Verificação da condição de proteção catódica
O objetivo é identificar regiões com maior probabilidade de degradação que serão selecionadas para o Nível 2.
Nível 2 — Avaliação Quantitativa
Nesta etapa é aplicado um modelo matemático de correlação de dados, que integra diferentes variáveis relacionadas à integridade do duto.
O resultado é o Índice de Criticidade Final, um indicador adimensional entre 0 e 1, utilizado para priorizar intervenções.
As variáveis consideradas incluem:
- resistividade do solo
- dimensão das falhas de revestimento
- intensidade das anomalias magnéticas
- condição da proteção catódica
Nível 3 — Direct Assessment
Regiões classificadas como críticas são avaliadas por inspeção direta em valas, permitindo confirmar a condição real da tubulação.
Nesta etapa são realizados:
- inspeção visual
- medição de espessura por ultrassom
- inspeção magnética de contato
- ensaios não destrutivos complementares
Com base nesses dados de inspeção direta é conduzido o estudo de integridade estrutural a partir das diretrizes da API 579-1/ASME FFS-1.
Resultados e Benefícios
A aplicação da metodologia RupiX proporciona:
- Identificação precoce de regiões críticas
- Priorização eficiente de inspeções e escavações
- Redução significativa de custos operacionais
- Aumento da confiabilidade das avaliações de integridade
- Melhoria na gestão de risco de dutos enterrados
Além disso, por utilizar inspeções remotas e não invasivas, a metodologia permite avaliar extensos trechos de tubulação sem interrupção da operação.
Entregáveis
Arquivo KMZ – Traçado da tubulação com os pontos de GPS, Falhas de Revestimentos e Anomalias Magnéticas do Metal.
Arquivo Excel – Arquivo com os dados de GPS de todos os pontos e Correlação de dados
Relatório Final – Entrega dos resultados coletado em campo correlacionados pela equipe da Morken Brasil com recomendação de abertura de vala
Representação Gráfica – Visualização do funcionamento da Proteção Catódica, Resistividade do solo, localização das Falhas de Revestimento e zonas de Alta Concentração de Tensão
Nossa equipe está preparada para apresentar a solução e estruturar o projeto de inspeção ideal para o seu ativo.
